G系列模内攻牙站
G系列模内攻牙站

·  不受冲床行程限制;

·  采用单工序独立空间内一站式安装,简便快捷;

·  适用于采用单臂式/ 二次元/ 三次元机械手送料装置的产品冲压螺纹成型或冲床模具设计有特定要求的安装模式,对安装空间配合有一定要求;

·  攻牙尺寸一般为公制M0.6-M12 或对应UNC/UNF/BSW 等英美制的螺纹成型加工

·  攻牙头总成根据方案设计,可单独拆卸互换共用;

·  根据客户要求,可实现产品定位、冷却润滑油回收油路攻牙检测以及断丝锥检测的一站式设计

·  一台机最多可以设计同时攻24 孔螺纹,最小螺纹孔距可以达13MM

·  1分钟快速更换丝锥。

向下查看

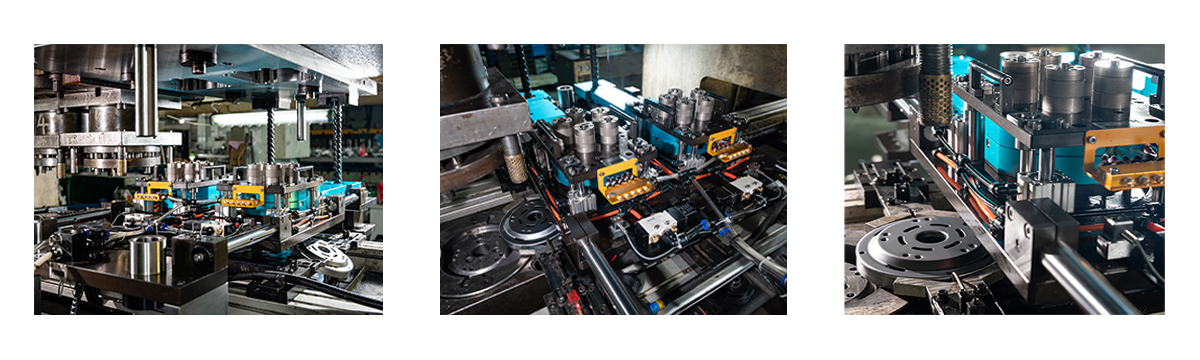

成果展示
参数规格

安装效果图

g.jpg选用配置

· 丝锥检测装置;

· 多功能模具安全检测装置;

· 下死点模具检测装置;

· 产品定位系统;

· 螺纹检测系统;

· 丝锥冷却系统。



技术参数

机型代号

1G

2G

3G4G5G6G7G8G...24G
冲床行程依客户提供参数
送料方式单臂式/ 二次元/ 三次元机械手送料装置
孔中心距以安装方案图纸确认孔中心距为准
攻牙尺寸公制M0.6-M12 或对应UNC/UNF/BSW 等英美制螺纹
攻牙孔数1
2345678...24
安装方式单工序内一站式安装
备 注订制品



订购方式

DZX-2G-T-W

T:代表冲床行程

W:代表孔中心距
