V系列模内攻牙机
V系列模内攻牙机

·  适用于可变行程冲床进行工作;

·  攻牙尺寸一般为公制M2-M12 或对应UNC/UNF/BSW 等英美制的螺纹成型加工;

·  攻牙方向可实现由上往下或由下往上,通用性广;

·  采用整机快速推入式或分体式定位安装;

·  1分钟快速更换丝锥;

·  若有特殊要求可订制。

向下查看
成果展示
参数规格

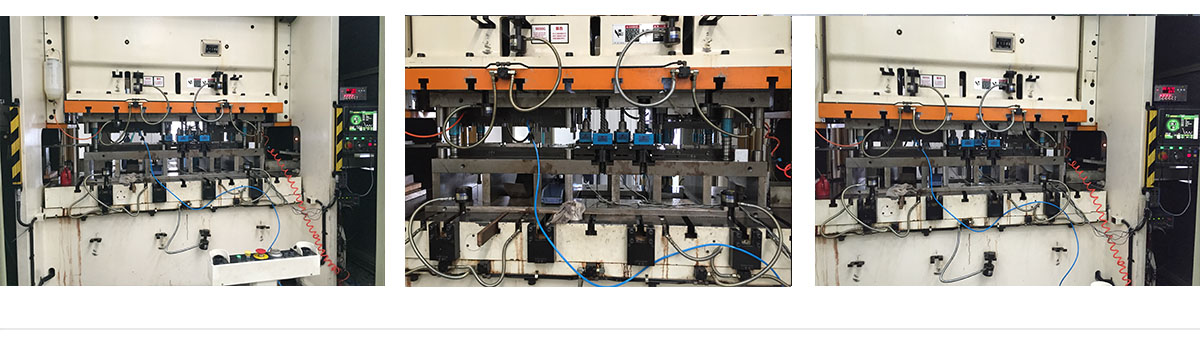

安装效果图

v.jpg选用配置

· 丝锥检测装置;

· 多功能模具安全检测装置;

· 下死点模具检测装置;

· 产品定位系统;

· 螺纹检测系统;

· 丝锥冷却系统。



技术参数

机型代号

1V

2V

3V4V5V6V7V8V...24V
冲床行程可变行程
孔中心距以安装方案图纸确认孔中心距为准
攻牙尺寸公制M2-M12 或对应UNC/UNF/BSW 等英美制螺纹
攻牙孔数1
2345678...24
安装方式整机快速推入式或分体式定位安装
备 注订制品



外形尺寸






订购方式

DZX-2V-T-W

T:代表冲床行程

W:代表孔中心距
