6JS系列模内攻牙机
6JS系列模内攻牙机

·  不受冲床行程限制;

·  适用于采用单臂式/ 二次元/ 三次元机械手送料装置的产品冲压螺纹成型或冲床模具设计有特定要求的安装模式,对安装空间配合有一定要求;

·  攻牙尺寸一般为公制M0.6-M12 或对应UNC/UNF/BSW 等英美制的螺纹成型加工;

·  1分钟快速更换丝锥;

·  机身结构精细,最小螺纹孔距可以达13MM;

·  采用整机悬挂式定位安装,机器保养方便快捷;

·  若有特殊要求可订制。

向下查看
成果展示
参数规格

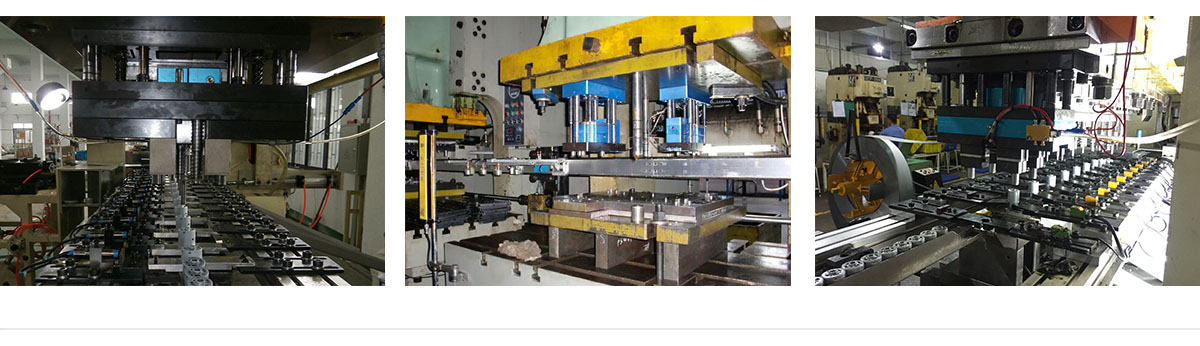

安装效果图

6js.jpg选用配置

· 丝锥检测装置

· 多功能模具安全检测装置;

· 下死点模具检测装置;

· 产品定位系统;

· 螺纹检测系统;

· 丝锥冷却系统



技术参数

机型代号

6JS1

6JS2

6JS36JS46JS56JS66JS76JS8...6JS24
冲床行程依客户提供参数
送料方式单臂式/ 二次元/ 三次元机械手送料装置
孔中心距以安装方案图纸确认孔中心距为准
攻牙尺寸公制M0.6-M12 或对应UNC/UNF/BSW 等英美制螺纹
攻牙孔数12345678...24
安装方式整机悬挂式定位安装
备 注订制品



外形尺寸





订购方式

DZX-6JS1-T

DZX-6JS2-T-W

T:代表冲床行程

W:代表孔中心距
